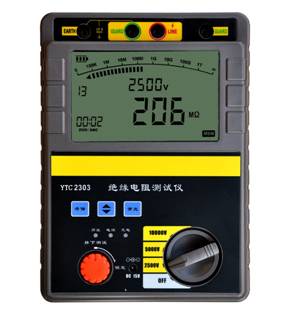

YTC2303絕緣電阻測試儀
技術規范書
1 供貨范圍
YTC2303絕緣電阻測試儀 1臺
2 遵循的技術標準
符合《電力設備交接和預防性試驗規程》
3 產品的基本性能參數
3.1儀器特點
1、有多種電壓輸出選擇(2500V/5000V/10000V)，測量電阻量程范圍可達0～400GΩ。
2、兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。
3、采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動保存測試結果，無須人工干預。
4、操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
5、儀表產生高壓時，有提示音輸出并有相應顯示。
6、交直流兩用，配置可充電池和交流適配器。
7、儀表采用便攜式設計，便于野外操作。
8、高壓短路電流≥1mA，是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
3.2 技術參數
|
輸出電壓 |
2500V DC |
5000V DC |
10000V DC |
精
度 |
溫 度 |
23℃±5℃ |
|
絕緣電阻 |
5M～100G ±5％ |
10M～200G ±5％ |
20M～400G ±5％ |
|
其它范圍：±10％ |
|
輸出電壓 |
2.5M～100G
0～+10％ |
5M～200G
0～+10％ |
10M～400G
0～+10％ |
|
高壓短路電流 |
≥1mA |
|
工作電源 |
8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池) |
|
工作溫度及濕度 |
-10℃～40℃，相對濕度85％ |
|
保存溫度及濕度 |
-20℃～60℃，相對濕度90％ |
|
絕緣性能 |
電路與外殼間電壓為1000V DC時，2000MΩ |
|
耐壓性能 |
電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘 |
|
尺 寸 |
230mm×190mm×90mm (L×W×H) |
|
重 量 |
2.5kg |
|
附 件 |
測試線一套，說明書，合格證，充電適配器,電源線，8節AA型充電電池 |
4 基本配置
1、主機 1臺
2、附件箱 1套
3、說明書 1份
4、合格證 1張
5 驗收
1）儀器必須經過開箱驗收和現場使用驗收
2）開箱驗收項目如下：
a.儀器配置符合技術合同要求，不缺少配件，使用說明書、出廠檢驗報告齊全。
b.儀器無損款、無制造缺陷、受潮現象。
c.儀器通電開機正常，工作正常。
3）現場驗收按照以下要求進行：
儀器按照招標書規定的現場實際測量要求，在對試品進行實際測量，符合要求，試驗報告的制做符合技術協議要求。
6 質量保證
除現場使用人為造成的儀器及其配件損壞外，儀器質量保證期為3年，在此期間，因制造原因造成的缺陷由廠家負責免費消除。質量保證期過后，如儀器出現缺陷，廠家應及時配合用戶消除缺陷。
主題詞：絕緣電阻測試儀
